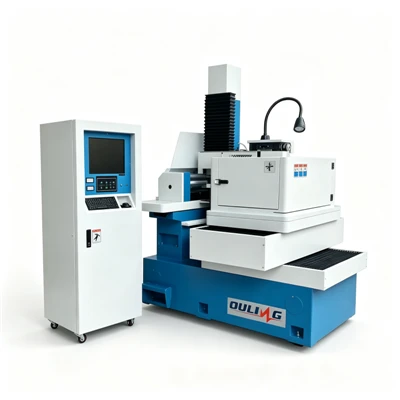

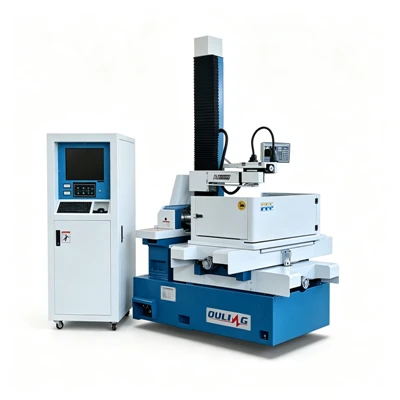

OL4565FS Single Cutting Wire Cut EDM

OL4565FS Single Cutting Wire Cut EDM برای قطعات کار رسانای اندازه متوسط طراحی شده است که به دقت برش بهبود یافته و عملکرد ماشینکاری پایدار نیاز دارند. دارای میز کار 580 × 860 میلی‌متر، سفر X/Y 450 × 650 میلی‌متر، سفر U/V 60 × 60 میلی‌متر، و از قطعات کار پشتیبانی می‌کند...

ارسال درخواست

راOL4565FS Single Cutting Wire Cut EDMبرای قطعات کار رسانا با اندازه متوسط{0}} که به دقت برش بهبود یافته و عملکرد ماشینکاری پایدار نیاز دارند طراحی شده است. دارای ویژگی های aمیز کار 580 × 860 میلی متر, 450 × 650 میلی متر X/Y سفر, سفر U/V 60 × 60 میلی متر، و از قطعات کار تاضخامت 500 میلی مترو500 کیلوگرمدر وزن بادقت موقعیت یابی ± 0.02 میلی متر, ± 0.004 میلی متر دقت موقعیت یابی تکراریو زبری سطح بهینه از2.0 μmOL4565FS برای قالب های دقیق، ابزارآلات و کاربردهای عمومی برش Wire EDM مناسب است.

مشخصات مکانیکی	OL4565FS
اندازه میز کار	580*860 میلی‌متر
سفر محور X/Y	450*650 میلی متر
حرکت محور U/V	60*60 میلیمتر
سفر محور Z	460 میلی متر
حداکثر ضخامت قطعه کار	500 میلی متر
حداکثر وزن قطعه کار	500 کیلوگرم
وزن بدن ماشین	1500 کیلوگرم
مساحت کف بدنه دستگاه	1720×1260×1700 میلی متر
پارامتر فنی
حداکثر زاویه مخروطی / ضخامت	± 6 درجه / ± 15 درجه / ± 30 درجه / 80 میلی متر
حداکثر سرعت ماشینکاری	150 میلی متر مربع در دقیقه
حداکثر نرخ تغذیه سیم	1 ~ 11.4 متر بر ثانیه (قابل تنظیم فرکانس)
دقت موقعیت یابی	± 0.02 میلی متر
دقت موقعیت یابی مکرر	0.004 ± میلی متر
دقت ماشینکاری مطلوب	± 0.006 میلی متر
زبری سطح مطلوب	2.0μm
قطر سیم مولیبدن	0.10 ~ 0.25 میلی متر
منبع تغذیه	3 فاز / 380 ولت / 50 هرتز
مصرف برق	3 کیلو ولت آمپر
پیکربندی استاندارد
پیوند محور	محور XYUV همزمان
نوع ریل راهنما	ریل سخت شده به شکل V-
حالت درایو محور XY	موتور پله ای
سیستم روانکاری مرکزی	دستی / اتوماتیک
ظرفیت مخزن دی الکتریک	40 L
کنترل کننده	کابینت کنترل عمودی
پلت فرم نرم افزاری	ویندوز XP
سیستم کنترل	خودکار-برش/برنده-برش/X8/HL
نمایش زبان	چینی / انگلیسی / روسی
نظارت کنید	17 اینچ LCD
صفحه نمایش بازخوانی دیجیتال	محور XY DRO (5μm)
دستورالعمل CNC	کد ISO استاندارد
نوع انتقال	USB/LAN
