بررسی اجمالی محصول

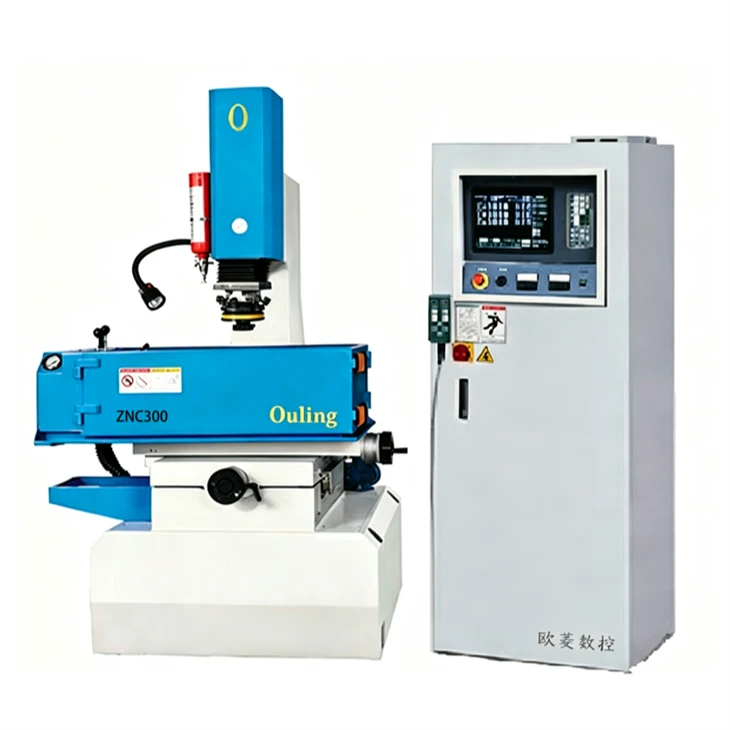

دستگاه EDM Die Sinker ZNC300 یک محلول فشرده EDM است که برای حفره های قالب کوچک و متوسط، درج ها، اجزای ابزار و قطعات فلزی رسانای دقیق طراحی شده است.
ZNC300 با میز کار 500 × 300 میلی متر، سفر X/Y 300 × 200 میلی متر و حداکثر ظرفیت قطعه کار 350 کیلوگرم، برای کارگاه های قالب و شرکت های ماشینکاری دقیق که به عملکرد EDM حفره ای پایدار در قالب ماشین نسبتاً فشرده نیاز دارند، مناسب است.
Taizhou Ouling CNC Equipment Co., Ltd. ZNC300 را برای کاربردهایی مانند حفره های قالب تزریقی، درج های ابزار، قالب های کوچک و ماشینکاری تخلیه الکتریکی عمومی ارائه می کند.
ویژگی های کلیدی
اندازه دستگاه فشرده
ZNC300 برای مشتریانی که عمدتا قالب‌ها و اجزای ابزار کوچکتر را پردازش می‌کنند، مناسب است.
فرمت فشرده آن کمک می کند:
- صرفه جویی در فضای کارگاه
- طرح بندی ماشین را ساده کنید
- از قطعات کار کوچک و متوسط پشتیبانی کنید
- بهبود انعطاف پذیری برای تولید روزانه قالب
ماشینکاری EDM حفره پایدار
این دستگاه برای ماشینکاری تخلیه الکتریکی پروفیل های داخلی پیچیده و حفره های قالب طراحی شده است.
وظایف ماشینکاری معمولی عبارتند از:
- حفره های قالب
- فرورفتگی های عمیق
- پروفایل های داخلی
- درج های دقیق
- اجزای ابزار
پشتیبانی از الکترود مس و گرافیت
سری ZNC پارامترهای ماشینکاری اختصاصی را برای هر دو فراهم می کند:
- الکترودهای مسی
- الکترودهای گرافیتی
این به دستگاه اجازه می دهد تا با مواد مختلف الکترود مورد استفاده در پردازش حفره قالب سازگار شود.
حالت های ماشینکاری چندگانه
ZNC300 از مراحل مختلف ماشینکاری EDM پشتیبانی می کند، از جمله:
- ماشینکاری خشن
- ماشینکاری متوسط
- ماشینکاری خوب
- ماشینکاری فوق العاده-
این به سازندگان کمک می کند تا فرآیند را با توجه به شکل حفره و کیفیت سطح مورد نیاز تنظیم کنند.
مانیتورینگ خودکار ARC
دستگاه دارای نظارت خودکار ضد تجمع کربن ARC-می باشد.
این به کاهش شرایط تخلیه ناپایدار در حین ماشینکاری EDM، به ویژه در کاربردهای حفره و پروفایل عمیق کمک می کند.
مشخصات ZNC300
| مورد | مشخصات |
|---|---|
| مدل | ZNC300 |
| اندازه میز کار | 500 × 300 میلی متر |
| سفر میز کار X/Y | 300 × 200 میلی متر |
| Z Axis Travel | 220 میلی متر |
| سر سفر | 0 میلی متر |
| ابعاد مخزن کار | 830 × 520 × 315 میلی متر |
| حداکثر وزن الکترود | 50 کیلوگرم |
| حداکثر وزن قطعه کار | 350 کیلوگرم |
| وزن کل دستگاه | 1000 کیلوگرم |
کنترل گزینه های سیستم
سری ZNC از سیستم های کنترل سری OL{0}} پشتیبانی می کند.
برای کاربردهای ZNC300، تنظیمات کنترلی موجود را می توان با توجه به عملکرد ماشینکاری مورد نیاز انتخاب کرد.
مشخصات کنترل سری OL{0}} مربوطه عبارتند از:
| مورد | OL-30 | OL-60 | OL-100 |
|---|---|---|---|
| قدرت | 2.5 KVA | 4.8 KVA | 7.5 KVA |
| حداکثر جریان فرسایش | 30 A | 60 A | 100 A |
| حداکثر بازده کاری | بزرگتر یا مساوی 250 mm³/min | بزرگتر یا مساوی 400 mm³/min | بزرگتر یا مساوی 1000 mm³/min |
| حداقل سایش الکترود | کمتر یا مساوی 0.2% | کمتر یا مساوی 0.3٪ | کمتر یا مساوی 0.4٪ |
| بهترین زبری پایان | Ra کمتر یا مساوی 0.2 میکرومتر | Ra کمتر یا مساوی 0.3 میکرومتر | Ra کمتر یا مساوی 0.6 میکرومتر |
| نمایش | نمایشگر کامپیوتر صنعتی | نمایشگر کامپیوتر صنعتی | نمایشگر کامپیوتر صنعتی |
پیکربندی کنترل واقعی باید با توجه به کاربرد ماشینکاری انتخاب شود.
برنامه های کاربردی معمولی
دستگاه EDM Die Sinker ZNC300 برای موارد زیر مناسب است:
- حفره های قالب تزریقی کوچک
- درج قالب
- ابزار دقیق
- کوچک می میرد
- ماشینکاری فرورفتگی عمیق
- پردازش حفره داخلی
- تعمیر قالب
- ماشینکاری عمومی EDM
انواع قطعه کار مناسب
ZNC300 به ویژه برای موارد زیر مناسب است:
- اجزای قالب کوچک
- درج‌های اندازه متوسط-
- ابزار دقیق
- قطعات ابزار سفارشی
- اجزای فلزی رسانا در محدوده بار ماشین
با حداکثر وزن قطعه کار 350 کیلوگرم و ظرفیت الکترود 50 کیلوگرم، برای تولید معمولی قالب مناسب است.
ساختار ماشین
این دستگاه از ساختار چدن FC-35 با هوازدگی طبیعی و درمان پیری چند مرحله‌ای استفاده می‌کند.
این به بهبود کمک می کند:
- پایداری سازه
- سختی
- حفظ دقت طولانی مدت-
- مقاومت در برابر تغییر شکل در حین کار
بلبرینگ‌های دقیق-و اجزای مکانیکی پایدار نیز از ماشینکاری روزانه قابل اعتماد پشتیبانی می‌کنند.
سوالات متداول
Q1: ZNC300 عمدتاً برای چه مواردی استفاده می شود؟
A1: ZNC300 عمدتاً برای حفره های قالب کوچک و متوسط، درج ها، ابزار و ماشینکاری دقیق EDM استفاده می شود.
Q2: حداکثر وزن قطعه کار چقدر است؟
A2: حداکثر وزن قطعه کار 350 کیلوگرم است.
Q3: حداکثر وزن الکترود چقدر است؟
A3: ZNC300 از الکترودهای تا وزن 50 کیلوگرم پشتیبانی می کند.
Q4: اندازه میز کار چیست؟
A4: اندازه میز کار 500 × 300 میلی متر است.
Q5: سفر X/Y چیست؟
A5: دستگاه سفر 300 × 200 میلی متر X/Y را فراهم می کند.
Q6: آیا ZNC300 می تواند از الکترودهای گرافیتی استفاده کند؟
A6: بله. سری ZNC از پارامترهای ماشینکاری اختصاصی برای الکترودهای مس و گرافیت پشتیبانی می کند.
Q7: آیا ZNC300 برای فروشگاه های قالب مناسب است؟
A7: بله. اندازه جمع و جور و قابلیت ماشین کاری حفره ای آن را برای قالب فروشی هایی که قالب ها، درج ها و قطعات ابزار کوچکتر را پردازش می کنند، مناسب می کند.
