بررسی اجمالی محصول

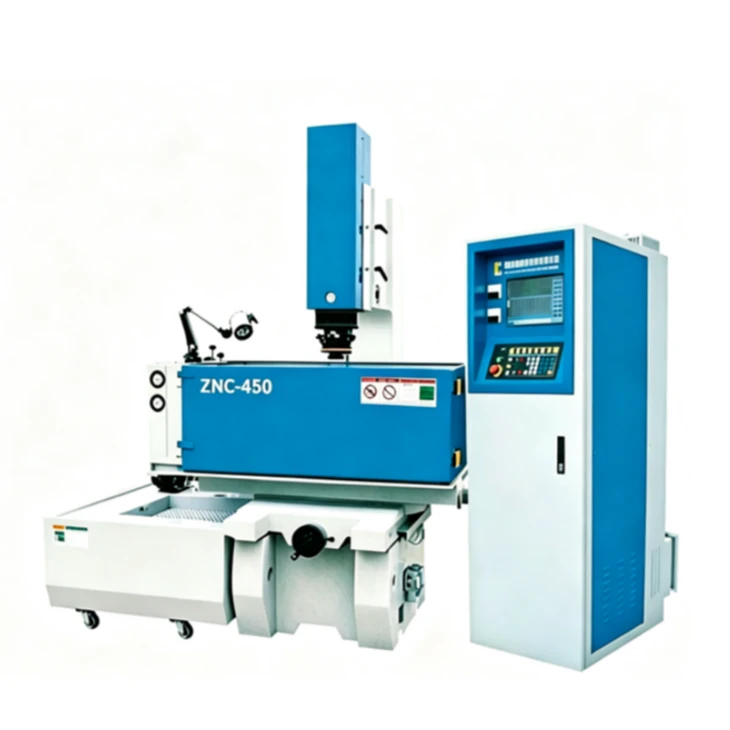

دستگاه EDM Die Sinker ZNC450 برای ماشینکاری با اندازه متوسط، ابزار دقیق، درج‌ها و اجزای فلزی رسانا طراحی شده است که نسبت به مدل‌های فشرده EDM به منطقه کاری بزرگتر و ظرفیت بار بیشتری نیاز دارند.
ZNC450 با میز کار 700 × 420 میلی‌متر، مسیر X/Y 450 × 350 میلی‌متر، حداکثر وزن قطعه کار 750 کیلوگرم و حداکثر وزن الکترود 90 کیلوگرم، برای سازندگان قالب که قالب‌های-در اندازه متوسط، حفره‌های عمیق‌تر و کاربردهای سخت‌تر EDM را مدیریت می‌کنند، مناسب است.
Taizhou Ouling CNC Equipment Co., Ltd. ZNC450 را به عنوان یک راه حل عملی برای قالب های تزریق، اجزای قالب، ابزار و ماشین کاری حفره با دقت کلی ارائه می دهد.
ویژگی های کلیدی
میز کار بزرگتر برای قالب های{0} سایز متوسط
ZNC450 یک پلت فرم ماشینکاری بزرگتر از مدل های کوچکتر ZNC ارائه می دهد.
مناسب برای:
- قالب‌های تزریق اندازه متوسط-
- درج قالب
- اجزای ابزار
- اجزای قالب
- قطعات کار حفره پیچیده
- ماشینکاری EDM با دقت عمومی
رامیز کار 700 × 420 میلی متربه اپراتورها فضای بیشتری برای موقعیت یابی قطعه کار و نصب وسایل می دهد.
ظرفیت قطعه کار بالاتر
دستگاه از قطعات کار تا 750 کیلوگرم، آن را برای قالب های سنگین تر و قطعات ابزارآلات مناسب می کند.
این به ZNC450 اجازه می دهد تا برنامه هایی را که ممکن است از ظرفیت دستگاه های EDM کوچکتر فراتر رود، رسیدگی کند.
450 × 350 میلی متر X/Y سفر
سفر میز کار 450 × 350 میلی متر یک محدوده ماشین کاری عملی برای کارهای حفره ای متوسط- فراهم می کند.
پشتیبانی می کند:
- پروفایل های داخلی پیچیده
- فرورفتگی های قالب
- اشکال حفره دقیق
- درج ها و اجزای ابزار
پشتیبانی از الکترود مس و گرافیت
سری ZNC مدارهای ماشینکاری مستقل و پارامترهای اختصاصی را برای:
- الکترودهای مسی
- الکترودهای گرافیت
این به کاربران کمک می کند شرایط مناسب EDM را با توجه به مواد الکترود، هندسه حفره و الزامات پرداخت سطح انتخاب کنند.
حالت های ماشینکاری چندگانه
ZNC450 پشتیبانی می کند:
- ماشینکاری خشن
- ماشینکاری متوسط
- ماشینکاری خوب
- ماشینکاری فوق العاده-
این حالت های ماشینکاری به کاربران اجازه می دهد تا شرایط تخلیه را با توجه به مراحل مختلف تولید حفره قالب تنظیم کنند.
مانیتورینگ خودکار ARC
دستگاه مجهز به یک واحد نظارت بر انباشت کربن ضد{0} خودکار ARC است.
این به کاهش تخلیه ناپایدار و ایجاد کربن{0}}در حین ماشینکاری حفره ای، به ویژه در مناطق عمیق تر یا پیچیده تر کمک می کند.
مشخصات ZNC450
| مورد | مشخصات |
|---|---|
| مدل | ZNC450 |
| اندازه میز کار | 700 × 420 میلی متر |
| سفر میز کار X/Y | 450 × 350 میلی متر |
| Z Axis Travel | 200 میلی متر |
| سر سفر | 200 میلی متر |
| ابعاد مخزن کار | 1140 × 670 × 400 میلی متر |
| حداکثر وزن الکترود | 90 کیلوگرم |
| حداکثر وزن قطعه کار | 750 کیلوگرم |
| وزن کل دستگاه | 1500 کیلوگرم |
کنترل گزینه های سیستم
سری ZNC از سیستم های کنترل سری OL{0}} پشتیبانی می کند.
| مورد | OL-30 | OL-60 | OL-100 |
|---|---|---|---|
| قدرت | 2.5 KVA | 4.8 KVA | 7.5 KVA |
| حداکثر جریان فرسایش | 30 A | 60 A | 100 A |
| حداکثر بازده کاری | بزرگتر یا مساوی 250 mm³/min | بزرگتر یا مساوی 400 mm³/min | بزرگتر یا مساوی 1000 mm³/min |
| حداقل سایش الکترود | کمتر یا مساوی 0.2% | کمتر یا مساوی 0.3٪ | کمتر یا مساوی 0.4٪ |
| بهترین زبری پایان | Ra کمتر یا مساوی 0.2 میکرومتر | Ra کمتر یا مساوی 0.3 میکرومتر | Ra کمتر یا مساوی 0.6 میکرومتر |
| نمایش | نمایشگر کامپیوتر صنعتی | نمایشگر کامپیوتر صنعتی | نمایشگر کامپیوتر صنعتی |
پیکربندی کنترل واقعی را می توان با توجه به نیازهای ماشینکاری انتخاب کرد.
برنامه های کاربردی معمولی
دستگاه EDM Die Sinker ZNC450 برای موارد زیر مناسب است:
- حفره های قالب تزریقی با اندازه متوسط-
- اجزای قالب ریخته گری دایکاست
- درج قالب
- ابزار دقیق
- ماشینکاری فرورفتگی عمیق
- پروفیل های حفره داخلی
- تعمیر و اصلاح قالب
- ماشینکاری عمومی EDM
ساختار ماشین
این دستگاه از چدن FC-35 با هوازدگی طبیعی و درمان پیری چند مرحله‌ای استفاده می‌کند.
این به بهبود کمک می کند:
- سفتی سازه
- پایداری ماشینکاری درازمدت-
- نگهداری دقیق
- مقاومت در برابر تغییر شکل در حین کار
بلبرینگ‌های دقیق-و اجزای مکانیکی پایدار از تولید روزانه قابل اعتماد پشتیبانی می‌کنند.
چرا ZNC450 را انتخاب کنید؟
ZNC450 یک انتخاب مناسب برای تولیدکنندگانی است که به فضای کاری و ظرفیت بار بیشتری نسبت به مدل های کامپکت EDM نیاز دارند.
مزایای اصلی عبارتند از:
- میز کار 700 × 420 میلی متر
- 450 × 350 میلی متر X/Y سفر
- حداکثر وزن قطعه کار 750 کیلوگرم
- حداکثر وزن الکترود 90 کیلوگرم
- پشتیبانی از الکترود مس و گرافیت
- حالت های ماشینکاری چندگانه
- مانیتورینگ خودکار ARC
- مناسب برای ماشینکاری حفره قالب با اندازه متوسط-
سوالات متداول
Q1: ZNC450 عمدتاً برای چه مواردی استفاده می شود؟
A1: ZNC450 عمدتاً برای حفره‌های قالب، درج‌ها، ابزارآلات و ماشینکاری دقیق EDM استفاده می‌شود.
Q2: حداکثر وزن قطعه کار چقدر است؟
A2: حداکثر وزن قطعه کار 750 کیلوگرم است.
Q3: حداکثر وزن الکترود چقدر است؟
A3: دستگاه الکترودهای تا 90 کیلوگرم را پشتیبانی می کند.
Q4: اندازه میز کار چیست؟
A4: اندازه میز کار 700 × 420 میلی متر است.
Q5: سفر X/Y چیست؟
A5: دستگاه سفر 450 × 350 میلی متر X/Y را فراهم می کند.
Q6: آیا ZNC450 می تواند از الکترودهای گرافیتی استفاده کند؟
A6: بله. سری ZNC از پارامترهای ماشینکاری اختصاصی برای الکترودهای مس و گرافیت پشتیبانی می کند.
Q7: آیا ZNC450 برای قالب‌های سایز متوسط{2}}مناسب است؟
A7: بله. میز کار بزرگتر و ظرفیت بار بالاتر آن را برای کاربردهای قالب و ابزار با اندازه متوسط- مناسب می کند.
